Descrizione

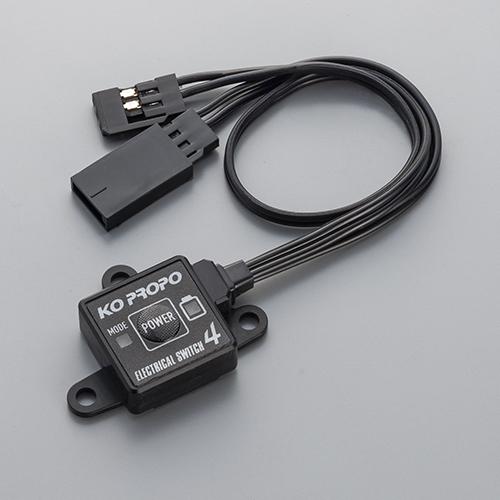

Electrical Switch-4 Interruttore Elettronico
Caratteristiche tecniche
Tensione di ingresso: Minimo 4,8V/Massimo 12,0V
Corrente massima istantanea: 15,0A (solo scheda)
Corrente massima continua: 8A (solo scheda)
Corrente per autoconsumo: Massimo 1mA in standby.
(quando tutti i LED si accendono, massimo 8mA).
Dimensioni: 19.0×19.0x7.8mm(escluse le sporgenze)
lunghezza del cavo (ingresso/batteria): 95 mm
lunghezza del cavo (uscita/ricevitore): 200cm
Peso: 7,4 g
NB: Questo prodotto è destinato esclusivamente alle auto NITRO e non può essere utilizzato con le auto ELETTRICHE.
Si tratta di un’unità di commutazione dell’alimentazione controllata elettronicamente.
Utilizza una CPU per memorizzare lo stato di alimentazione (ON/OFF), evitando interruzioni di corrente causate da disconnessioni temporanee dovute a vibrazioni specifiche dell’auto GP o a disconnessioni momentanee durante i sovraccarichi.
Migliore visibilità con i LED a colori:

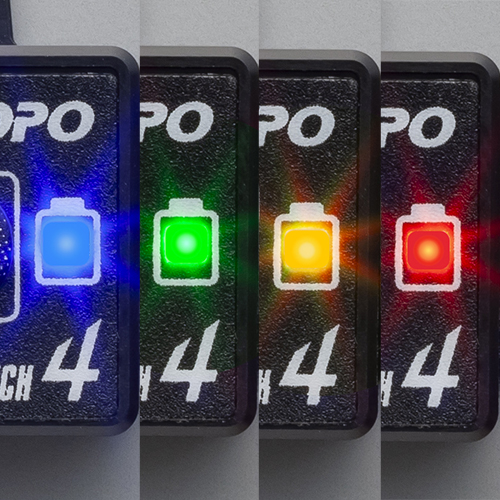

I LED a colori sono utilizzati per indicare la modalità della batteria (tensione di spegnimento) e il livello residuo della batteria, consentendo di identificare lo stato dell’interruttore a colpo d’occhio.
Inoltre, sono stati adottati LED ad alta luminosità per facilitare la visibilità all’esterno o quando sono installati su una macchina.

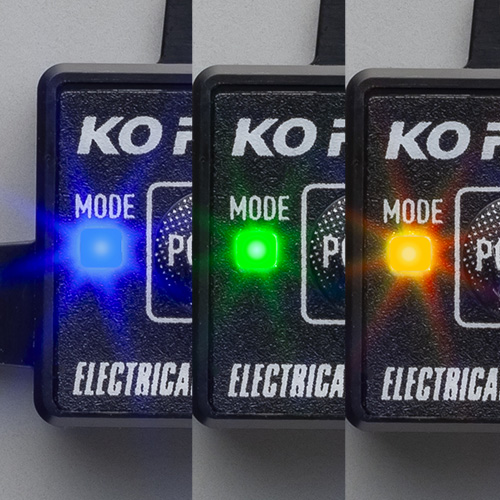

Indicatore della modalità batteria
Il tipo di batteria collegata all’interruttore elettrico 4 e l’attivazione o meno della funzione di monitoraggio della tensione vengono visualizzati mediante colori e schemi di illuminazione dei LED.
L’interruttore elettrico 4 è dotato di una funzione di monitoraggio che interrompe l’interruttore quando la tensione della batteria scende al di sotto della soglia specificata per evitare una scarica eccessiva.
Poiché la tensione di spegnimento varia a seconda del tipo di batteria, l’utente può passare alla modalità di batteria appropriata per la propria applicazione. Inoltre, è possibile specificare se la funzione di cut-off è abilitata o disabilitata.
Blu: Modalità LiPo (Cut-off abilitato/disabilitato)
Verde: Modalità LiFe (taglio abilitato/disabilitato)
Arancione: Modalità NiMH (solo taglio disabilitato)
Impostazione predefinita: Modalità LiPo (Cut-off disabilitato)
Custodia leggera e compatta

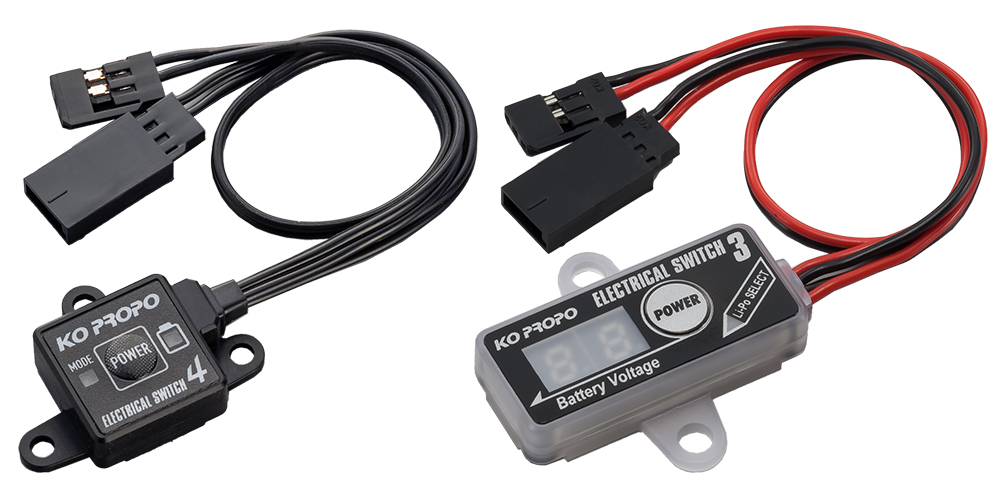

Le dimensioni dell’involucro sono state ridotte a circa la metà rispetto all’interruttore elettrico V3

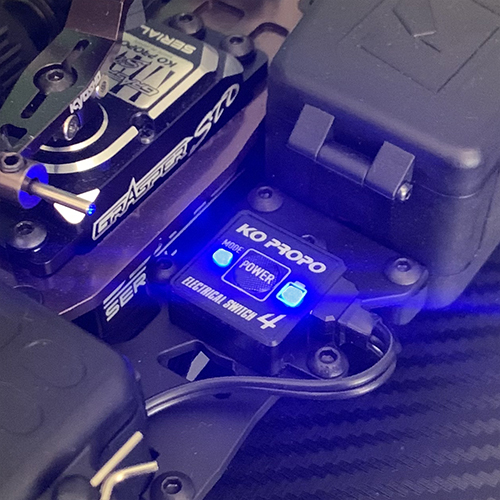

Ciò consente di installare facilmente il dispositivo anche in macchine con spazi di montaggio limitati e/o nella predisposizione del Trasponder.
Due tipi di fondelli tra cui scegliere
Sono inclusi due tipi di fondelli: uno con fori di montaggio e uno senza.
È possibile passare dall’uno all’altro per adattarlo al proprio metodo di installazione.
NB: assicurarsi di scollegare la batteria dopo l’uso per il riposo prolungato.
Il circuito dell’interruttore utilizza corrente anche quando è spento, se questa situazione si protrae nel tempo, la batteria si scarica eccessivamente e si danneggia.
